一、內螺紋不銹鋼活塞式電磁閥概述
BZQDF內螺紋不銹鋼活塞式電磁閥（防爆）應用于醫療機械、干燥設備、清洗設備、真空設備、電鍍涂裝、蒸餾機、濾油機、加濕器、食品機械、石油化工等行業。介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無凝固或晶體現象。型號表示：bzqdf-1-k，b:防爆；-1:≤80℃；-k:常開；-x:信號；-s:手動。
二、活塞式電磁閥技術參數
| 內螺紋不銹鋼活塞式電磁閥 | 常閉 | 通電打開、斷電關閉 | ||||||||
| 操作方法 | 常開 | 通電關閉、斷電打開（型號后加“K”表示） | ||||||||
| 參數↓型號→ | ZQDF-1·ZQDF-2 | |||||||||
| 介質溫度 | 1型：≤60℃·2型：≤220℃ | |||||||||
| 使用介質 | 1型 | 水、柴油、汽油、煤油、空氣、真空、煤氣天然氣等液體或氣體 | ||||||||
| 2型 | 蒸汽、熱水、熱油、熱空氣等高溫液體或氣體 | |||||||||
| 通徑 | 15 | 20 | 25 | 32 | 40 | 50 | ||||
| 連接尺寸（G） | ½ | ¾ | 1 | ¼ | ½ | 2 | ||||
| 壓力（Mpa） | 0~1.6 | |||||||||
| 功率 | AC：40W、DC：45W | |||||||||
| 電壓偏差 | 允許波動±10% | |||||||||
| 材 料 | 閥體 | 不銹鋼 | ||||||||
| 密封 | 丁晴像膠NBR·氟像膠FKM·聚四氟乙烯PTFE | |||||||||
| 環境溫度 | -20~60℃ | |||||||||
| 連接方式 | 內螺紋 | |||||||||
| 電氣連接 | 接線盒電纜插座，接線方式詳見68頁圖三所示，防護等級IP65 | |||||||||
| 使用電壓 | AC220V 50Hz/60Hz、DC:24V 其余根據要求 | |||||||||
| 特殊選配 | BZQDF防爆電磁閥 | ZQDF-X信號反饋 | ZQDF-S手動功能 | |||||||
| 防爆等級：ExmI/IIT4(澆封型)、dIIBT4、dIICT5(含氫氣） | 反饋電磁閥啟閉狀態及介質流動情況的開關信號 | 手動開啟、關閉節省旁通 | ||||||||
| 安裝提示 | 優先采用線圈豎直向上，亦可根據需要安裝 | |||||||||
| 備注 | DN32~50完全打開或關閉，至少需要0.05Mpa壓差 | |||||||||

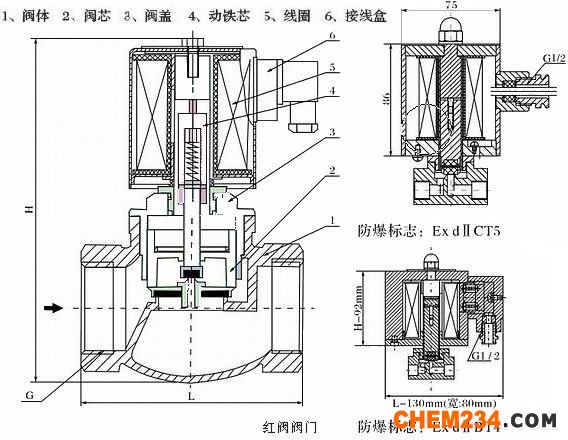

三、連接尺寸
| 通徑 | 內螺紋接 | 外形尺寸 | |
| DN | G | L | H |
| 15 | ½ | 60 | 106 |
| 20 | ¾ | 93 | 180 |
| 25 | 1 | 108 | 190 |
| 32 | 1、1/4 | 121 | 194 |
| 40 | 1、1/2 | 140 | 205 |
| 50 | 2 | 160 | 225 |
四、紅閥閥門訂貨須知：
1、①電磁閥產品名稱與型號②電磁閥的口徑③電磁閥是否帶附件以便我們的為您正確選型④電磁閥的使用壓力⑤電磁閥的使用介質、溫度。
2、若已經由設計單位選定紅閥公司的電磁閥型號，請按電磁閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要復雜時,請您盡量提供設計圖紙和詳細參數，由我司專家為您審核把關。
